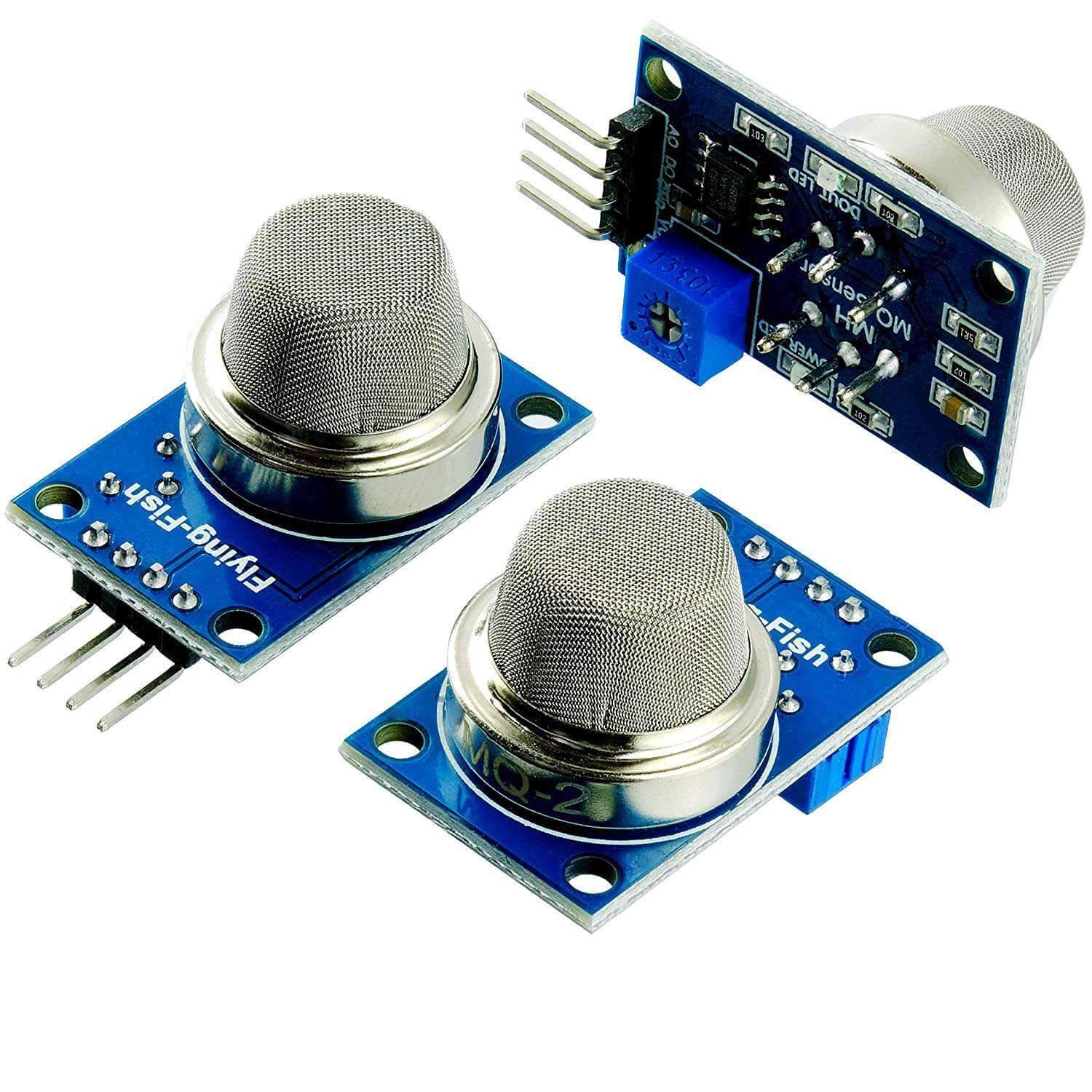

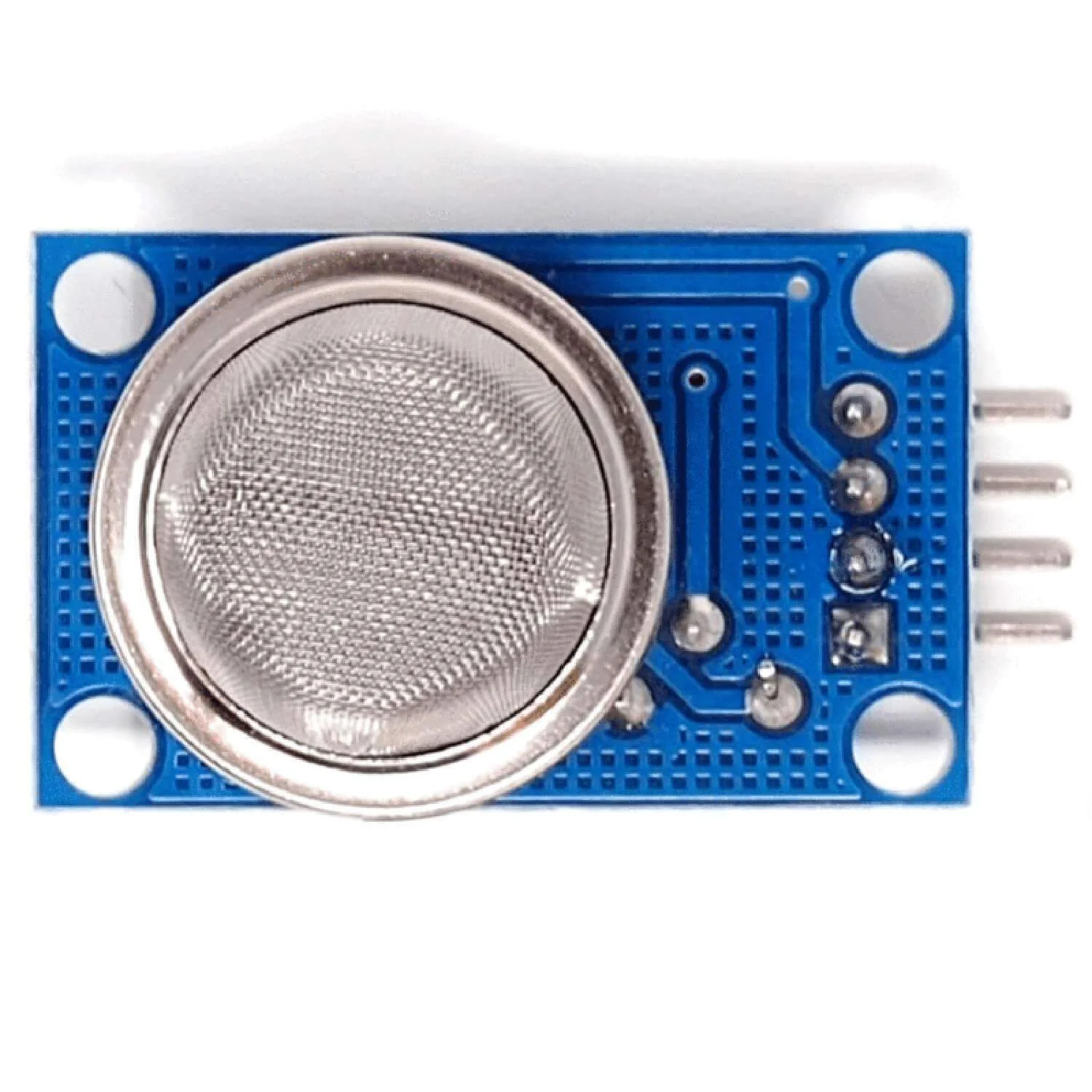

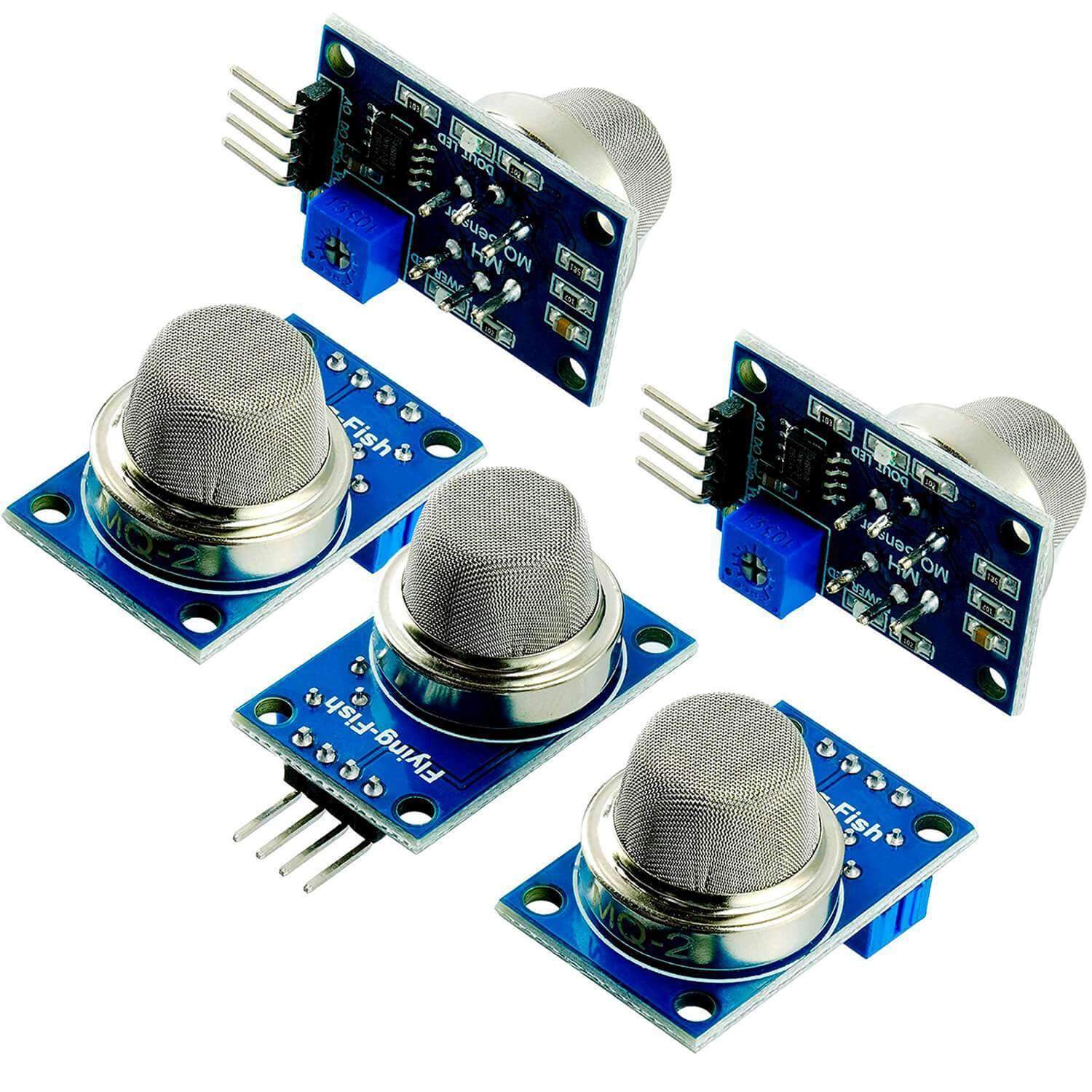

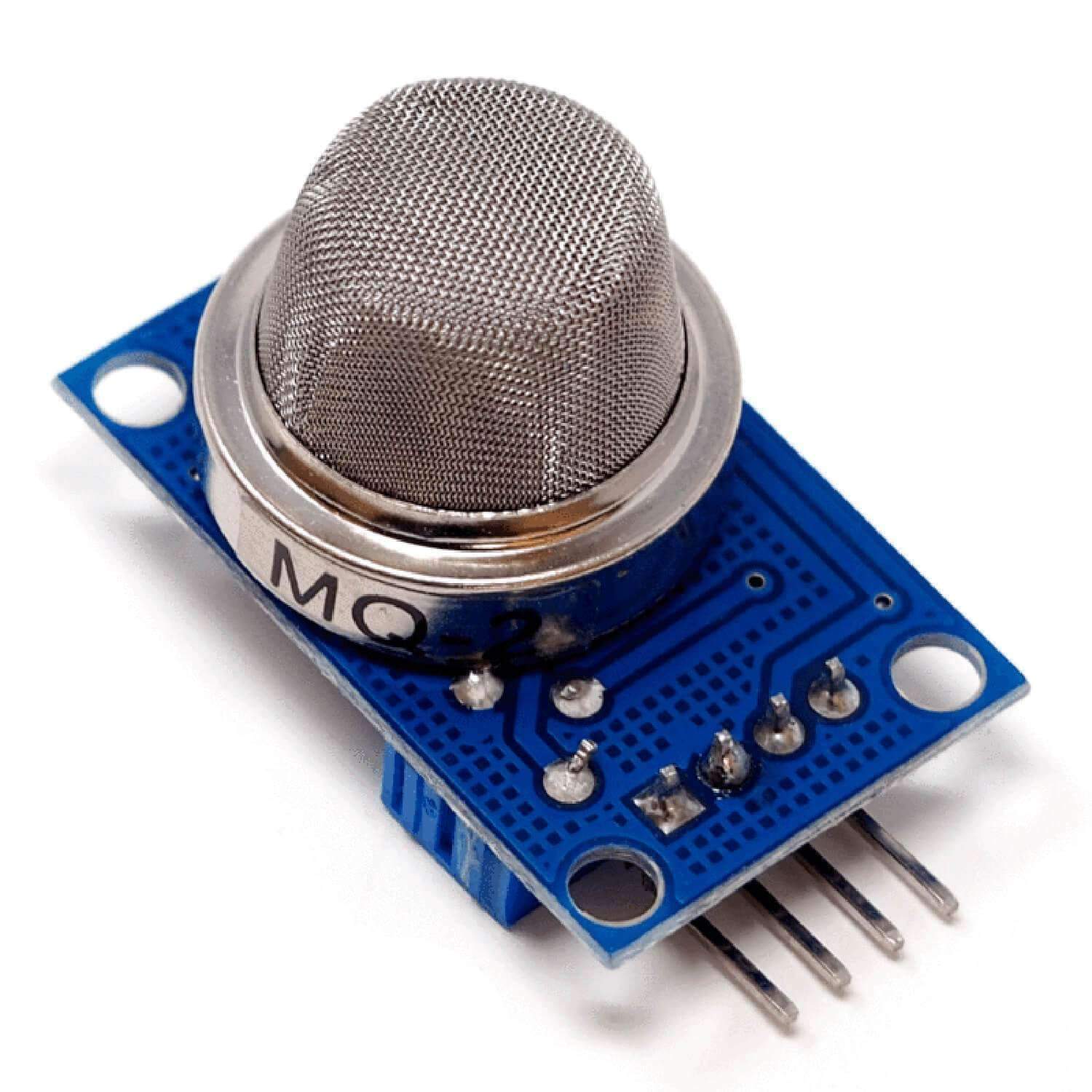

Der AZ-Delivery MQ-2 Gas-Sensor als anschlussfertiges Modul für Raspberry Pi

Einfach zu nutzender Sensor zum Messen der Konzentration von LPG, i-Butan, Propan, Methan, Alkohol, Wasserstoff und Rauch in der Luft . Der MQ-2 misst eine Gaskonzentration von 100 bis 10000ppm und ist ideal zum Erkennen eines Gaslecks, als Gas-Alarm oder für sonstige Robotik- und Microcontroller-Projekte.

Die Sensoren der MQ-Serie benutzen ein kleines Heizelement mit einem elektronisch-chemischen Sensor. Sie sind empfindlich gegenüber verschiedenster Gase und eignen sich zur Verwendung in Räumen.

Der Sensor hat eine hohe Empfindlichkeit und schnelle Reaktionszeit, benötigt allerdings einige Minuten bis er genaue Messwerte ausgibt, da der Sensor sich erst aufheizen muss. Die Messwerte des Sensors werden als analoger Wert ausgegeben, welcher mit einem Microcontroller einfach ausgewertet werden kann.

Dieser Sensor ist anschlussfertig für einen Microcontroller, wie z.B. einem Arduino-Board. Zur Verwendung mit einem Raspberry Pi wird zusätzlich ein AD-Wandler benötigt.

Pinbelegung:

• VCC - Stromversorgung 5V
• GND - Masseanschluss
• AOUT - Analoger Output
• DOUT -  Digitaler Output

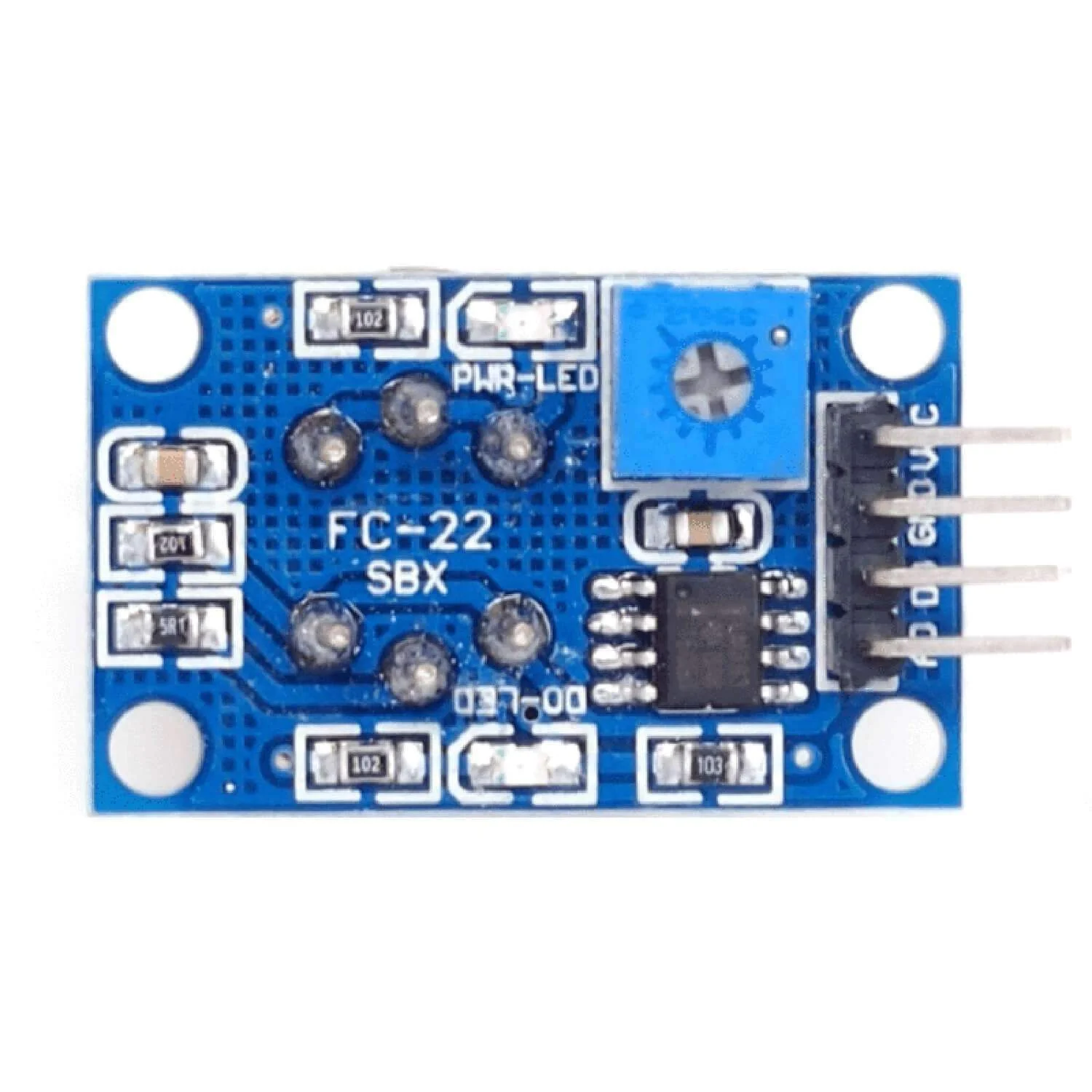

Zum Einstellen des Schwellenwerts besitzt das Modul ein Potentiometer. Am digitalen Pin gibt der Sensor lediglich eine 0 oder 1 aus, je nach dem ob der eingestellte Schwellenwert überschritten wird.

Vorsicht: Der Sensor wird im Betrieb warm!

Zum Testen finden Sie einen Beispielsketch in der Download-Sektion. Einfach auf ein Arduino-Board hochladen und mit einem Feuerzeug etwas Gas in der Nähe des Sensors freilassen.
